HX6571霍爾效應傳感器是一種溫度穩定，抗應力的傳感器。通過利用斬波穩定的動態偏移消除，可實現卓越的高溫性能。該方法降低了通常由器件包覆成型，溫度依賴性和熱應力引起的偏移電壓。

 HX6571在單個硅芯片上包括以下內容：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，高級DMOS晶圓制造處理用于利用低壓要求，元件匹配，極低輸入-offset錯誤和小組件幾何。

該裝置需要存在南極和北極磁場以進行操作。在存在足夠強度的南極場時，設備輸出傳感器開啟，并且僅當存在足夠強度的北極場時才關閉。

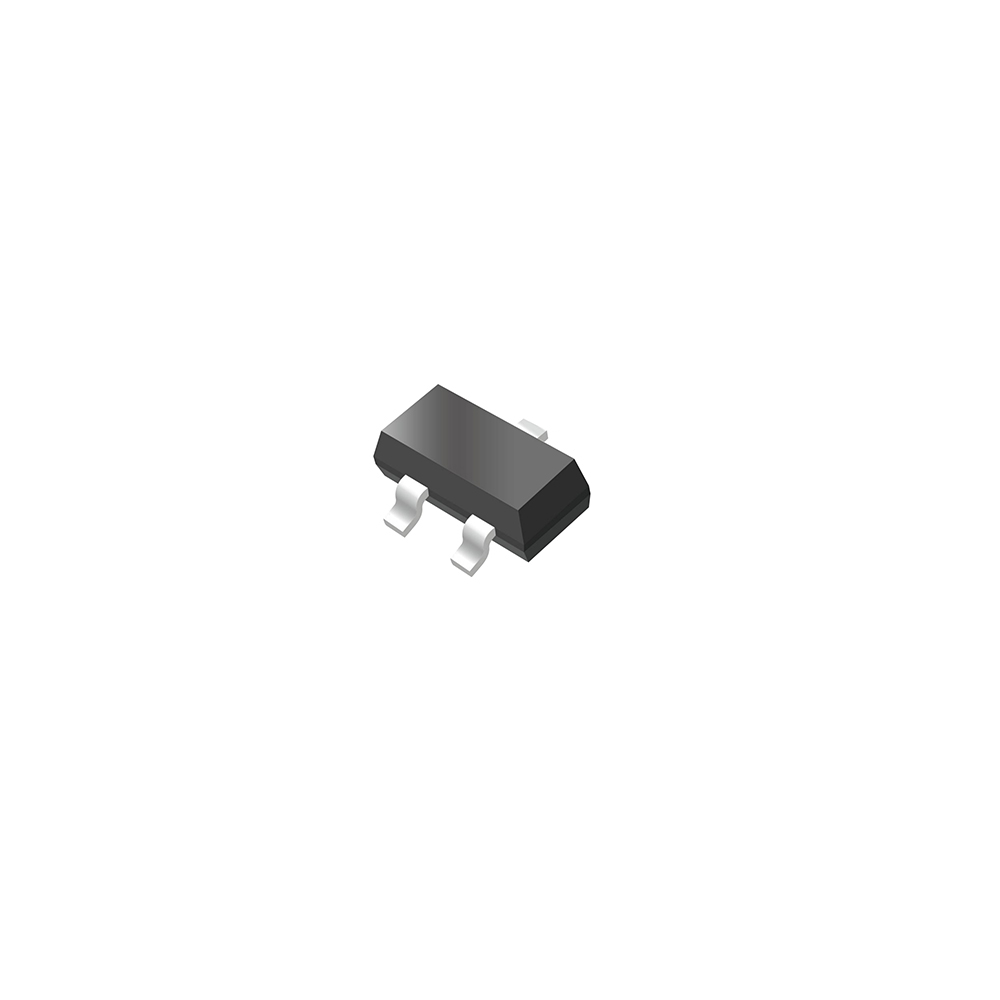

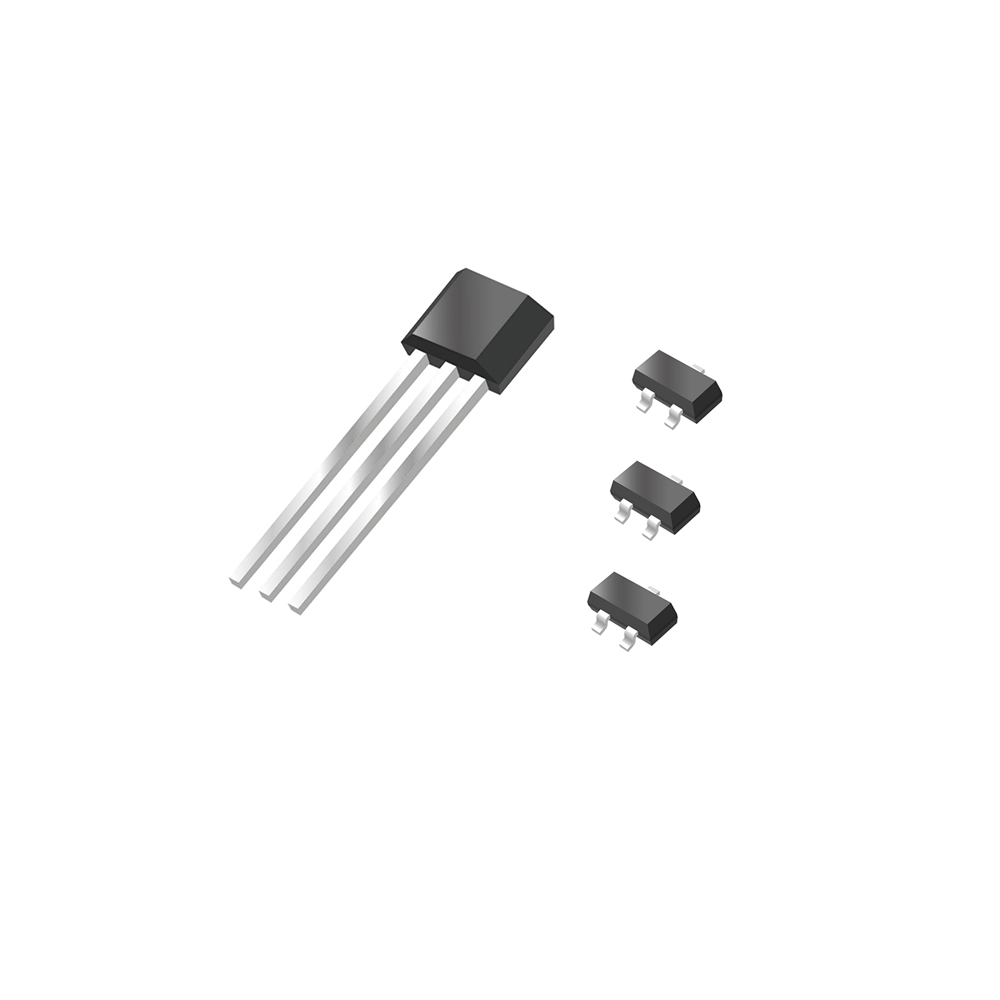

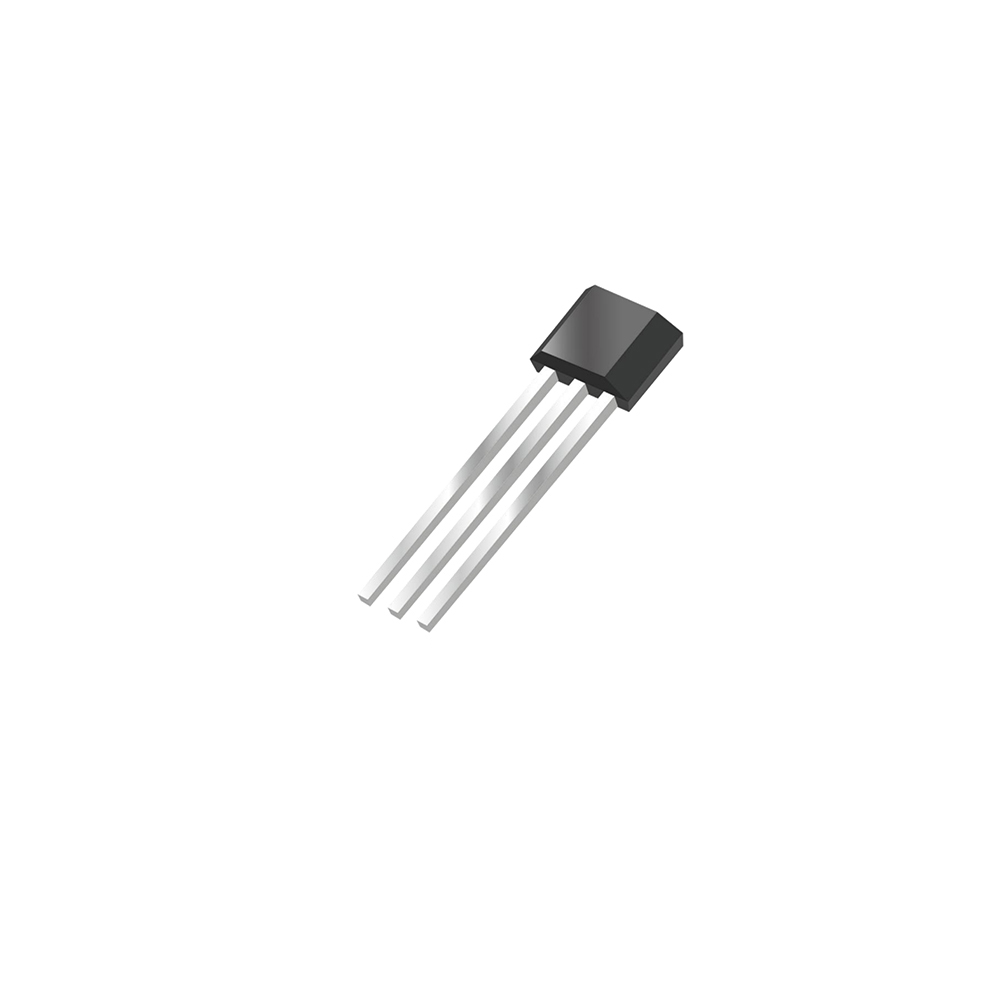

 HX6571的額定工作溫度范圍為-40℃至85℃，E溫度范圍，-40℃至125℃，K溫度范圍。兩種封裝類型可為大多數應用提供磁性優化解決方案。封裝SO是SOT-23，一種微型薄型表面貼裝封裝，而封裝UA是一種三引線超小型SIP，用于通孔安裝。

包裝是無鹵素標準，已經過第三方實驗室驗證。

特點和好處:

DMOS霍爾IC技術。

電源引腳上的反向偏置保護。

穩定放大器級。

優化BLDC電機應用。

高溫條件下可靠，低速換檔。

良好的ESD保護。

100％在125℃下測試K.

自定義靈敏度/溫度選擇。

常見應用:

高溫風扇電機

三相BLDC電機應用

速度感應

位置傳感

電流感應

計數

固態開關

線性位置檢測

角度位置檢測

接近檢測
